1、概述

Freescale ARM9開發板是由北京航空航天大學電子信息工程學院開發的基于Freescale公司ARM9處理器MXL的最小應用系統。該板在名片大小的電路板上集成了MPU、SDRAM、FLASH和電源部分，是構成32位嵌入式系統硬件的核心部分，采用S.O.DIMM插槽結構，方便客戶二次開發，可以縮短用戶產品的開發周期，節約用戶開發成本。

相對于其它嵌入式系統平臺該開發部具有以下優點：

體積�。洪_(kāi)發板僅有2/3名片大小，便于用戶嵌入自己的產品

功耗低： 該板全速運行時功耗僅有300mA@3.3VDC

速度快：MXL處理器主頻可達200MHz，總線頻率96MHz

接口全：開發板通過S.O.DIMM接口將數據線、地址線、各種外設接口管腳引出，具有良好的可擴展性

2、硬件結構

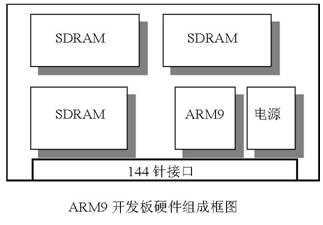

ARM9開發板的組成框圖如下圖所示。

板上包括以下資源：

Freescale ARM9處理器

64Mbytes SDRAM

16Mbytes FLASH

晶陣

電源管理芯片

144針引腳，擴展地址、數據總線及I/O接口

尺寸：67mm X 40mm

供電：3VDC，500mA

3、ARM處理器

Freescale公司的MXL處理器基于ARM920T內核，該內核屬于RISC指令集結構，具有五級流水線，同時配備16Kbytes指令緩存和16Kbytes數據緩存，內部32位AMBA總線，支持32位和16位Thumb指令集，支持點積累加指令和長乘法指令。由于該處理器支持指令預取功能，所以指令執行效率很高。MXL處理器主頻可達200MHz，外部總線頻率為96MHz，處理能力220MIPS。

該處理器內部集成多媒體增強處理功能，片內包括UART控制器、USB控制器、LCD控制器、CMOS圖像傳感器、SD/MMC控制器、IIS、IIC等各種外設，適于高端手持設備、智能手機、多媒體處理、信息處理等應用。

MXL處理器支持三種溫度范圍：0～70度；-30～70度；-40～85度，可應用于商業、工業、軍工等行業。

4、ARM開發板應用范圍

MXL開發板可以應用于車載導航終端、GPS接收機、手持設備、可視電話、POS終端等方面。北京航空航天大學電子信息工程學院已將其應用于中心導航車載終端和GPS接收機等產品。

中心導航車載終端

中心導航車載終端是一種類似車載導航儀的車載設備，其路徑規劃導航算法由中心站承擔并實時發送到車載終端。在該項目中，MXL開發板被采用作為硬件平臺，運行嵌入式Linux操作系統和MiniGUI圖形用戶界面。

GPS接收機

MXL處理器內部具有浮點模擬運算單元，因而可以應用在對計算精度要求較高的場合。在GPS接收機項目中，由于要求64位精度，所以采用MXL開發板替代原來的DSP處理器作為硬件平臺。
