1、概述

   抽油機是目前油田開發生產的主要地面設備，分布面積和油井間距都很大，油井生產監控只能靠人工巡井檢查，憑經驗判斷是否正常。這種方式費時，有時又不能發現油井的實際生產情況；當油井被盜、油井故障等非正常停井時，若不能及時發現則會耽誤油井生產，影響原油產量。針對上述實際情況，我們研發了基于GPRS的抽油機井監控系統。 采用該實時監控系統，能夠實時細致了解油井工況變化，便于及時采取相應的措施，同時降低了職工勞動強度，提高了管理水平。

2、系統組成

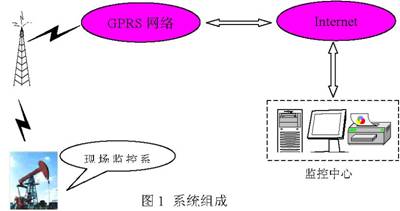

   監控系統的主要由兩部分組成：現場監控子系統和監控中心，抽油機井現場子監控系統由各傳感器/變送器、監測箱、電源箱組成。電源箱負責向現場各部分供電， 監測箱內有數據采集單元和GPRS通信單元。現場監控子系統通過各傳感器/變送器測得油井的有關參數，以GPRS通信方式將數據發送到監控中心。監控中心配有服務器、大屏幕顯示器、打印機等設施，對接收的數據進行分析處理、報表打印等工作，也可向油井現場監控系統發送的控制命令。系統總體結構如圖1所示。

3、系統功能

抽油機井監控系統具有對抽油機井運行信息的收集處理和遠程控制功能。

3．1遠程監測功能：

監控中心可遠程監測抽油機井電機的三相電壓值、三相電流值、有功功率、無功功率、功率因數、累計電量、各相有功功率，以及抽油機光桿載荷，井口油管回壓等參數。

監控系統可實現：

（1）油井現場監測子系統每天上傳一次抽油機一個沖次內的重要參數至監控中心；

（2）監控中心可對某口井實現某一項、或某幾項參量的連續遠程監測；

3．2遠程控制功能

監控中心可以對油井現場監測單元進行以下控制：

（1）控制抽油機的啟動和停止；

（2）設置間抽井的開機運行時間和停機時間，實現間抽控制；

（3）設置油管回壓超限值、電動機功率超限值；

（4）設置井號等其他油井信息。

3．3報警功能

（1）油井現場監測子系統自動啟動抽油機前30秒報警，以提示現場有關人員離開； 油井現場監測單元每隔一定時間（時間間隔由監控中心設定）上傳一次當前油井運行狀態信息（是否正常），當出現異常情況時，會將有關的超限參數等信息上傳至監控中心并采取相應措施，具體如下：

（2）電動機功率超限報警并停機；

（3）油管回壓超限并停機；

（4）報警信息上傳至監控中心；

（5）具有應急后備電源，滿足斷電后將以前的重要數據以及報警信息發送出去。

3．4監控中心的輔助分析功能

監控中心處理接收到的數據，可分析油井現場的抽油機平衡率、油井耗電、示功圖及電流圖顯示、油井運行狀態顯示、以及歷史數據查詢、比較，表格打印等功能。

4、技術指標

4．1運行環境：

工作電源：各油井監測點AC380 V±20%或AC1140 V； 溫度：-20~+65℃；

濕度：監控中心：80%RH； 各油井監測點：防水。

4．2檢測范圍：

電機電壓：0-380V（380V電機），0-1140V（1140V電機）；

電機電流：0-150A（380V電機），0-100A（1140V電機）；

三相電壓Ua、Ub、Uc，，三相電流Ia、Ib、Ic、有功功率的基本精度等級0.2；

無功功率Q、功率因數、累計電量的精度等級：0.5； 井口油管回壓：0-4Mpa，精度等級0.5；

桿載荷：0~140KN，精度±1%，過載能力150%。

注：以上測量參數精度根據實際需要可以選擇調整。

4．3無線通信距離：

在GPRS覆蓋區域內通信距離不受限制。

4．4系統檢測時間：

抽油機井現場監控系統檢測時間可由監控中心設定。
